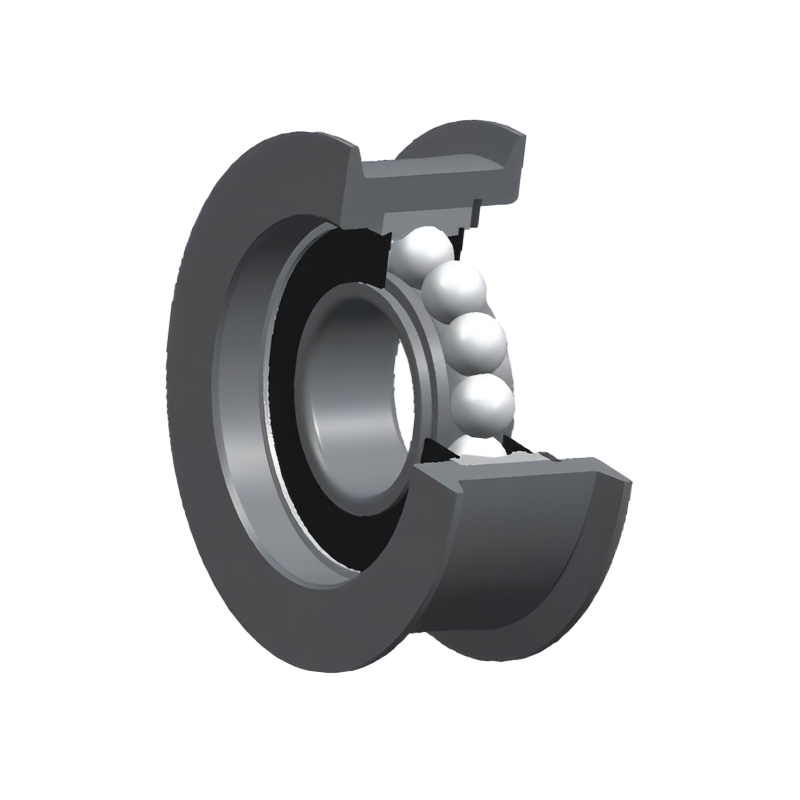

MGxxA1-x tek sıralı küresel düz sütunlu forklift direk silindiri forklift ve direk sistemlerinde kullanılan önemli bir bileşendir ve spesifikasyon talimatları, boyutu, yük kapasitesi ve diğer önemli özellikleri hakkında ayrıntılı bilgi sağlar. Aşağıda bu spesifikasyonların açıklaması bulunmaktadır:
Model adlandırma:
MGxxA1-x modelindeki "MG", bu serinin model önekini temsil eder ve bu serideki silindir ürünlerini tanımlamak için kullanılır.
"xx" silindirin çapını (d) milimetre cinsinden temsil eder. Örneğin MG20A1-1'deki "20", silindir çapının 20 mm olduğu anlamına gelir.
"A1-x" silindirin özel modelini belirtir. Bu bölüm, farklı tasarım çeşitleri veya diğer özellikler gibi kaydırma tekerleği hakkında daha fazla bilgi içerebilir.
Boyutlar:
Silindirin boyutu çap (d), dış çap (D), genişlik (C/B) ve boşluk boyutuyla temsil edilir. Silindirin çapı, silindirin merkezinden geçen ve her iki uçla temas halinde olan düz çizgi mesafesini ifade eder. Çap genellikle milimetre (mm) cinsinden ölçülür. Bir silindirin dış çapı, silindirin tüm dış yüzeyi boyunca uzanan düz çizgi mesafesidir. Dış çap da genellikle milimetre cinsinden ölçülür. Genişlik, silindirin kalınlığını veya genişliğini ifade eder ve genellikle iç ve dış halkalar arasındaki mesafeye göre belirlenir. Bazı durumlarda genişlik aynı zamanda tüm kaydırma tekerleğinin genişliğini de ifade edebilir. Genişlik genellikle milimetre cinsinden ölçülür. Belirli bir silindir modelinde boşluk boyutu, dönen bileşenlerin düzgün çalışmasını sağlayan iç ve dış halkalar arasındaki boşluğun boyutunu ifade eder. Bu boyut genellikle genişlik spesifikasyonunda sağlanır
yük kapasitesi:
MGxxA1-x tek sıralı küresel düz kolonlu forklift direk makarasının yük kapasitesi, onun en önemli teknik göstergelerinden biridir çalışma koşullarında silindirin taşıyabileceği maksimum eksenel ve radyal yükü belirlemek için kullanılır. Bu yük kapasiteleri genellikle temel dinamik yük değeri (Cr) ve kilonewton (kN) cinsinden temel statik yük değeri (Cor) şeklinde verilir. Temel dinamik yük değeri (Cr), silindirin standart test koşulları altında dayanabileceği radyal yükü ifade eder. Bu genellikle sürekli devirde ve uygun yağlamayla test edilir. Temel statik yük değeri (Cor), bir silindirin sabit durumda dayanabileceği radyal yükü ifade eder. Genellikle hareketsiz ve statik yük olmadan test edilir. Belirli bir MGxxA1-x silindir modelinin yük kapasitesi, boyutu, malzemeleri, tasarımı ve üretim süreci gibi faktörlere bağlı olarak değişiklik gösterebilir.
referans numarası:
Her silindir modelinin, farklı silindir modellerini tanımlamak ve ayırt etmek için kullanılan benzersiz bir referans numarası vardır. Bu sayılar modele, teknik özelliklere veya diğer ilgili bilgilere ilişkin harf ve sayıların birleşimini içerebilir.
MG25A1-1T'yi örnek alırsak teknik özellikleri 257017/17 yani çapı 25 mm, dış çapı 70 mm, genişliği 17 mm, iç ve dış bilezikler arasındaki boşluk da 17 mm'dir. Temel dinamik yük değeri 17,22 kN, temel statik yük değeri 11,39 kN ve referans numarası 80605KT'dir.
MGxxA1-x tek sıralı küresel düz kolonlu forklift direk silindirlerinin teknik özellikleri, kullanıcılara uygulama ihtiyaçlarına uygun silindirleri seçmeleri için ihtiyaç duydukları ayrıntıları sağlar ve forklift ve direk üzerinde güvenli ve etkili bir şekilde çalışabilmelerini sağlar. sistemde.
