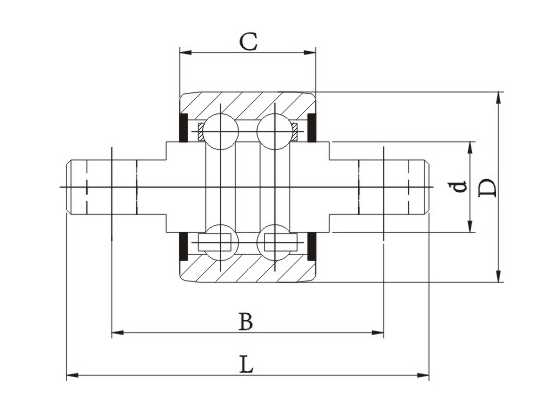

SRxxBx-x Çift sıralı bilyalı forklift yan silindirleri

● Forklift direği yatağının yatak boşluğunun seçimi
Forklift direği yatakları çoğunlukla radyal kuvvet yataklarıdır ve bunlar genellikle eksenel boşluk gerektirmez, ancak radyal boşluğun katı gereksinimleri olmalıdır. Normal koşullar altında, sabit bilyalı yapıya sahip rulmanlar "0 grup" veya "3 grup"u seçer boşluk, makaralı rulmanlar ise çoğunlukla "3 grup" boşluğu seçer. (JB/T7360'a referans)

● Forklift direği yatağının boyutsal doğruluğu ve yüzey pürüzlülüğü
Forklift yataklarının iç bileziği mil ile uyumlu olacaktır. Tolerans ve pürüzlülük genellikle PO sınıfı rulmanların gereksinimlerine göre seçilir. Diğer boyutlar gerçek ihtiyaçlara göre belirlenir. Genel olarak dış halkanın dış çapının toleransı "0/-0,10 mm" ile "0/-0,20 mm" arasındadır ve dış halka genişliğinin toleransı ±0,20 mm ile ±0,30 mm arasındadır. (JB/T7360'a referans)

● Forklift direği yatağının seçim ilkeleri
Direk yataklarının seçiminde aşağıdaki prensipler takip edilecektir:
① Forklift direğinin yapısal boyutlarına göre yatağın dış boyutlarını belirleyin;
② Forkliftin tonajına göre iç yapı seçilir. Rulmanın nominal statik yüküne referans;
③ Rulmanın yeterli mukavemete sahip olmasını sağlamak için, rulman halkasının kalınlığı tasarımda tam olarak dikkate alınmalıdır;
④ Rulman malzemesi sertliği ve montaj boyutunun makul seçimi.
