Toptan OEM/ODM WDB-011-xx-x Harici dişliye sahip dört nokta temaslı döner halka

Ev / Ürün / Döner Rulmanlar / WDB-011-xx-x Harici dişliye sahip dört nokta temaslı döner halka

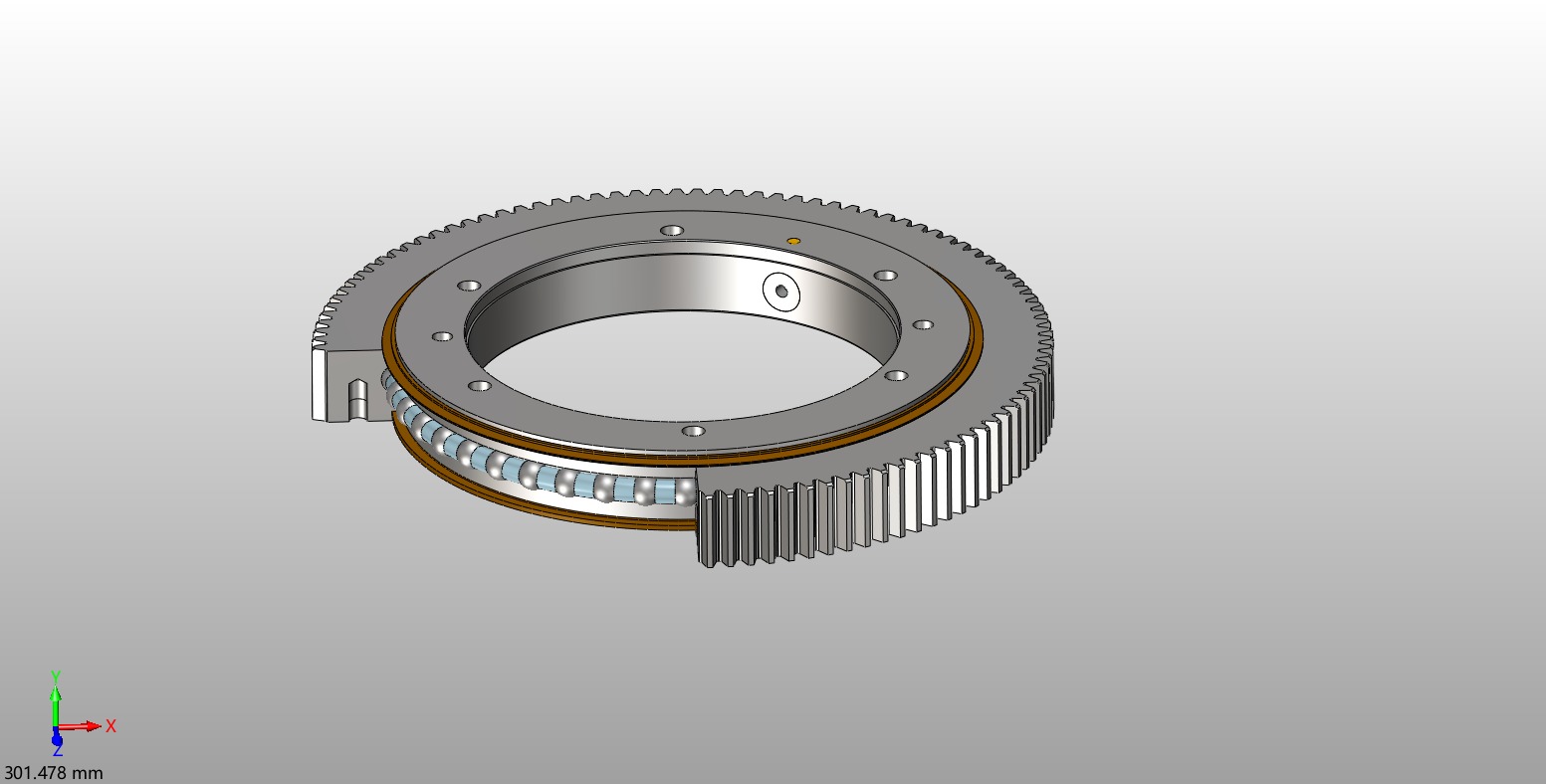

WDB-011-xx-x Harici dişliye sahip dört nokta temaslı döner halka

Döner yataklar için kurulum ipuçları:
1. Kullanılan cıvataların boyutu GB/T 5782- -2016 ve GB/T 5783- -2016 hükümlerine uygun olacak ve mukavemet derecesi GB/T 3098.1-2010'da belirtilen Grade 8.8'den düşük olmayacaktır, ve taşıma kuvvetine göre uygun dayanım derecesi seçilecektir.
2. Somunun boyutu GB/T 6170- 2000 ve GB/T 6175- -2000 hükümlerine uygun olacak ve mekanik özellikleri GBT 3098.2- -2015 hükümlerine uygun olacaktır.
3. Cıvata sıkma yöntemi, ana motorla ilgili düzenlemelere göre belirli bir ön sıkma kuvveti sağlayacaktır. Aksi belirtilmedikçe genel ön sıkma kuvveti cıvatanın akma sınırının 0,7 katı olacaktır. Sıkarken dişlerin üzerine biraz yağ bırakın. Ön sıkma torku veya ön sıkma kuvveti için Tablo 3'e bakın.
4. Yıkayıcının boyutu GB/T 97.1-2002 ve GB/T 97.2-2002'ye uygun olacak ve aynı anda söndürülecek ve temperlenecektir. Yaylı rondela kullanılmayacaktır.
5. Cıvata sıkıştırma uzunluğu LK≥5d (cıvata çapı).

Döner yataklar için kurulum ipuçları:
Montaj braketi aynı zamanda iyi bir sağlamlığa sahip olacaktır. İzin verilen maksimum yük altında, sehim deformasyonu aşağıdaki tabloda belirtilen aralık dahilinde kontrol edilecektir.
Rulo merkezi daire çapı D(mm) Destek düzleminde maksimum sapma Amax(mm)
~1000 0.6
>1000~1500 0.8
>1500~2000 1
>2000~2500 1.3
>2500~3000 1.6
>3000~3500 2
>3500~4000 2.5
>24000~4500 3
>4500~5000 3.6
>5000~5500 4.2
>5500~6000 4.8
>6000~7000 5.8
>7000~8000 7

Montaj braketinin cıvata deliği, GB/T 5277-1985'in orta hassasiyetine göre işlenecek ve döner yatağın montaj deliği ile hizalanacaktır.
+86-513-80311111 / +86-15050632597
bizimle iletişime geçin
ÖNCEKİ: WDA-011-xx-x Harici dişliye sahip dört nokta temaslı döner halka sonraki:WDC-011-xx-x Harici dişliye sahip dört nokta temaslı döner halka
  • Parametre
  • Boyutlar
  • Ücretsiz Fiyat Teklifi Alın

RulMan
HAYIR. 		Boyut(mm) Ağırlık
(kilogram) 		Ref. HAYIR
D d1 d2 D D1 D2 C H B B1 N-M T N1-M1 De m Z km G
WDB-011-0311-01 242 268 404 355 315.5 44 56 44 20-M12 20 24-Φ14 395 5 79 0.5 4-M8*1 23 11-200311/1-02102
WDB-011-0311-02 242 268 243,5 H8 404 355 317 H8 44 56 44 10 20-M12 20 24-Φ14 395 5 79 0.5 4-M8*1 23 11-200311/1-02103
WDB-011-0411-01 342 368 344 H9 505 455 412.2 H9 46 56 46 10 20-M12 20 24-Φ14 495 5 99 0 4-M8*1 33 31-0411-01
WDB-011-0411-02 342 368 504 455 415.5 44 56 44 20-M12 20 24-Φ14 495 5 99 0.5 4-M8*1 32 11-200411/1-02112
WDB-011-0411-03 342 368 343,5 H8 504 455 417 H8 44 56 44 10 20-M12 20 24-Φ14 495 5 99 0.5 4-M8*1 32 11-200411/1-02113
WDB-011-0414-01 342 368 344 H9 503.3 455 415.5 45 56 45 10 20-M12 20 24-Φ14 495 5 99 0.85 2-M8*1 31 SEG 5052001 CC LM
WDB-011-0455-01 355 395 590.4 516 457 71 80 54 18-M20 40 18-Φ22 576 8 72 0.8 4-M10*1 74 11-250455/1-04110
WDB-011-0541-01 472 498 474 H9 640 585 542,5 H9 46 56 46 10 28-M12 20 32-Φ14 630 6 105 1 4-M8*1 45 31-0541-01
WDB-011-0541-02 472 498 640.8 585 545.5 44 56 44 28-M12 20 32-Φ14 630 6 105 0.6 4-M8*1 43 11-200541/1-02122
WDB-011-0541-03 472 498 473,5 H8 640.8 585 547 H8 44 56 44 10 28-M12 20 32-Φ14 630 6 105 0.6 4-M8*1 43 11-200541/1-02123
WDB-011-0544-01 472 498 474 H9 640.6 585 5455 45 56 45 10 28-M12 20 32-Φ14 630 6 105 0.7 2-M8*1 43 SEG 6502001 CCLM
WDB-011-0555-01 455 495 694.4 616 557 71 80 54 20-M20 40 20-Φ22 680 8 85 0.8 4-M10*1 93 11-250555/1-04120
WDB-011-0641-01 572 598 574 H9 742 685 642 H9 46 56 46 10 32-M12 20 36-Φ14 732 6 122 1 4-M8*1 56 31-0641-01
WDB-011-0641-02 572 598 742.8 685 645.5 44 56 44 32-M12 20 36-Φ14 732 6 122 0.6 4-M8*1 52 11-200641/1-02132
WDB-011-0641-03 572 598 573,5 H8 742.8 685 647 H8 44 56 44 10 32-M12 20 36-Φ14 732 6 122 0.6 4-M8*1 52 11-200641/1-02133
WDB-011-0644-01 572 598 574 H9 742.3 685 645.5 45 56 45 10 32-M12 20 36-Φ14 732 6 122 1 2-M8*1 52 SEG 7502001 CC LM
WDB-011-0655-01 555 595 798.4 716 657 71 80 54 24-M20 40 24-Φ22 784 8 98 0.8 4-M10*1 111 11-250655/1-04130
WDB-011-0741-01 672 698 674 H9 840 785 743 H9 46 56 46 10 36-M12 20 40-Φ14 828 6 138 0 4-M8*1 61 31-0741-01
WDE-011-0741-02 672 698 838.8 785 745.5 44 56 44 36-M12 20 40-Φ14 828 6 138 0.6 4-M8*1 58 11-200741/1-02142
WDB-011-0741-03 672 698 673,5 H8 838.8 785 747 H8 44 56 44 10 36-M12 20 40-Φ14 828 6 138 0.6 4-M8*1 58 11-20074171-02143
WDB-011-0744-01 672 698 674 H9 838.1 785 745.5 45 56 45 10 36-M12 20 40-Φ14 828 6 138 0.95 2-M8*1 59 SEG 8502001 CCLM
WDB-011-0755-01 655 695 898 816 757 71 80 54 24-M20 40 24-Φ22 882 9 98 1 4-M10*1 125 11-250755/1-04140
WDB-011-0755-02 655 695 657 H8 898 816 755 H8 71 80 54 15 24-M20 40 24-Φ22 882 9 98 1 4-M8*1 128 SEG 9002501 CCLM
WDB-011-0841-01 772 798 774 H9 950 885 842 H9 46 56 46 10 36-M12 20 40-Φ14 936 8 117 1 4-M8*1 74 31-0841-01
WDB-011-0841-02 772 798 950.4 885 845.5 44 56 44 36-M12 20 40-Φ14 936 8 117 0.8 4-M8*1 71 11-200841/1-02152
WDB-011-0841-03 772 798 773,5 H8 950.4 885 847 H8 44 56 44 10 36-M12 20 40-Φ14 936 8 117 0.8 4-M8*1 71 11-200841/1-02153
WDB-011-0844-01 772 798 774 H9 950.1 885 845.5 44 56 45 10 36-M12 20 40-Φ14 936 8 117 0.95 2-M8*1 71 SEG 9502001 CC LM
WDB-011-0855-01 755 795 997 916 857 71 80 54 28-M20 40 28-Φ22 981 9 109 1 4-M10*1 145 11-250855/1-03110
WDB-011-0855-02 755 795 757 H8 997 916 855 H8 71 80 54 15 28-M20 40 28-Φ22 981 9 109 1 4-M8*1 145 SEG 10002501 CC LM
WDB-011-0941-01 872 898 874 H9 1046 985 943 H9 46 56 46 10 40-M12 20 44-Φ14 1032 8 129 1 4-M8*1 78 31-0941-01
WDB-011-0941-02 872 898 1046.4 985 945.5 44 56 44 40-M12 20 44-Φ14 1032 8 129 0.8 4-M8*1 77 11-200941/1-02162
WDB-011-0941-03 872 898 873,5 H8 1046.4 985 947 H8 44 56 44 10 40-M12 20 44-Φ14 1032 8 129 0.8 4-M8*1 77 11-200941/1-02163
WDB-011-0944-01 872 898 874 H9 1046.1 985 945.5 45 56 45 10 40-M12 20 44-Φ14 1032 8 129 0.95 2-M8*1 77 SEG 10502001 CC LM
WDB-011-0955-01 855 895 1096 1016 957 71 80 54 30-M20 40 30-Φ22 1080 9 120 1 4-M10*1 155 11-250955/1-03120
WDB-011-0955-02 855 895 857 H8 1096 1016 955 H8 71 80 54 15 30-M20 40 30-Φ22 1080 9 120 1 4-M8*1 155 SEG 11002501 CC LM
WDB-011-1055-01 955 995 1198 1116 1057 71 80 54 30-M20 40 30-Φ22 1180 10 118 1 4-M10*1 171 11-251055/1-03130
WDB-011-1055-02 955 995 957 H8 1198 1116 1055 H8 71 80 54 15 30-M20 40 30-Φ22 1180 10 118 1 4-M8*1 171 SEG 12002501 CC LM
WDB-011-1091-01 1022 1048 1024 H9 1198 1135 1094 H9 46 56 46 10 44-M12 20 48-Φ14 1184 8 148 1 4-M8*1 95 31-1091-01
WDB-011-1091-02 1022 1048 1198.4 1135 1095.5 44 56 44 44-M12 20 48-Φ14 1184 8 148 0.8 4-M8*1 90 11-201091/1-02172
WDB-011-1091-03 1022 1048 1023,5 H8 1198.4 1135 1097 H8 44 56 44 10 44-M12 20 48-Φ14 1184 8 148 0.8 4-M8*1 90 11-201091/1-02173
WDB-011-1094-01 1022 1048 1024 H9 1198.1 1135 1095.5 A 56 45 10 44-M12 20 48-Φ14 1184 8 148 0.95 2-M8*1 91 SEG 12002001 CC LM
WDB-011-1155-01 1055 1095 1298 1216 1157 71 80 54 36-M20 40 36-Φ22 1280 10 128 1 4-M10*1 186 11-251155/1-03140
WDB-011-1155-02 1055 1095 1057 H8 1298 1216 1155 H8 71 80 54 15 36-M20 40 36-Φ22 1280 10 128 1 4-M8*1 190 SEG 13002501 CC LM
WDB-011-1255-01 1155 1195 1398 1316 1257 71 80 54 42-M20 40 42-Φ22 1380 10 138 1 4-M10*1 201 11-251255/1-03150
WDB-011-1255-02 1155 1195 1157 H8 1398 1316 1255 H8 71 80 54 15 42-M20 40 42-Φ22 1380 10 138 1 4-M8*1 204 SEG 14002501 CC LM
WDB-011-1355-01 1255 1295 1498 1416 1357 71 80 54 42-M20 40 42-Φ22 1480 10 148 1 4-M10*1 218 11-251355/1-03160
WDB-011-1355-02 1255 1295 1257 H8 1498 1416 1355 H8 71 80 54 15 42-M20 40 42-Φ22 1480 10 148 1 4-M8*1 222 SEG 15002501 CC LM
