Modern endüstriyel ekipmanların sürekli yükseltilmesi ile mekanik bileşenler için performans gereksinimleri yükseliyor. Özellikle mühendislik makineleri, rüzgar enerjisi üretimi, tıbbi ekipman ve havacılık alanlarında, eğik sistem sadece son derece yüksek yüklere dayanmakla kalmamalı, aynı zamanda son derece yüksek rotasyon doğruluğu sağlamalıdır. Yüksek yük koşullarında hassas rotasyon nasıl korunacağı, sektörde temel bir endişe konusu haline gelmiştir.
Yüksek performanslı bir eğim bileşeni olarak, dört noktalı temas eğimi halkası, benzersiz yapısal tasarımı ve mükemmel performansı nedeniyle bu sorunu çözmenin anahtarı haline geldi. "Kesin mekanik dağılımı" ve "kompakt yapısal tasarımı" ile, yük taşıma kapasitesi sağlarken, üst düzey mekanik ekipman için vazgeçilmez bir gizli silah haline gelirken son derece yüksek rotasyon doğruluğu elde eder.
1. Nedir Dört noktalı temas döner halkası ?
1.1. Temel Kavram Analizi
Dökme yatağı, rotasyon desteği ve yük iletimi gerektiren ekipmanlarda yaygın olarak kullanılan mekanik bir cihazdır. Genellikle bir iç halkadan, bir dış halkadan ve dönen kısmı destekleme ve yükün iletilmesi rolünü oynayan bir haddeleme elemanından oluşur. Dört noktalı kontak sking halkasının temel özelliği benzersiz "dört noktalı kontak" haddeleme elemanı düzenlemesidir.

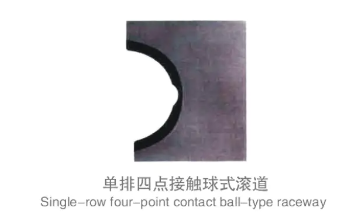

"Dört noktalı temas" olarak adlandırılan, tek bir çelik bilyanın oluğa sırasıyla iç ve dış halkalardaki dört noktada temas ettiği anlamına gelir. Bu tasarım, her yuvarlanma elemanının, toplam dört temas noktası için iç ve dış halkalardan aynı anda iki noktalı basınç taşımasını sağlar. Bu yapı yük dağılımını optimize eder ve yük taşıma kapasitesini ve dönme stabilitesini geliştirir.
1.2. Dört noktalı temas ve geleneksel yapılar arasındaki farklılıklar
Geleneksel eğirme yatakları çoğunlukla üç noktalı veya çok noktalı temas yapıları kullanır. Belli bir yük taşıyabilmelerine rağmen, yapıda karmaşıktır ve üretimi zordur. Ek olarak, farklı temas noktaları nedeniyle, mekanik dağılım eşit değildir, bu da kolayca lokal stres konsantrasyonuna neden olabilir.
Buna karşılık, dört noktalı temas yapısı, temas noktası sayısını azaltarak yük dağılımını optimize etmenin etkisini elde eder. Tek bir çelik topların tasarımı sadece yapıyı basitleştirmekle kalmaz, aynı zamanda bileşenlerin toplam yüksekliğini de azaltır ve ekipmanın kompakt tasarımını kolaylaştırır. Aynı zamanda, dört noktalı temas, dönme yatağının eksenel kuvvet, radyal kuvvet ve devrilme momentine dayanmasını sağlar ve çok fonksiyonlu yük taşıma kapasitesine sahiptir.
1.3. Çok işlevli tasarım
Dört noktalı temas eğimi halkası çoklu mekanik gereksinimleri entegre eder. Tasarımı sadece birkaç tona kadar eksenel basınca dayanmakla kalmaz, aynı zamanda radyal yükleri ve devrilme momentlerini etkili bir şekilde dağabilir, bu da ekipmanın karmaşık çalışma koşulları altında hala sabit ve verimli bir şekilde çalışmasını sağlayabilmesini sağlar.
Bu çok işlevli yük taşıyan tasarım konsepti, onu çeşitli büyük ölçekli makineler ve hassas ekipmanlarda ve güç ve hareketi birbirine bağlayan bir köprüde vazgeçilmez bir dönen çekirdek haline getirir.
2. Yapısal tasarım nasıl yüksek yük taşıma elde eder?
2.1. Tek sıralı çelik topların ve olukların kuvvet mekanizması
Dört noktalı temaslı eğik halkanın kuvvet çekirdeği, tek sıra çelik bilyalar ile iç ve dış halka olukları arasındaki "dört noktalı" temas yönteminde yer alır. Her çelik bilyalı, eğik yatağın etrafına eşit olarak dağıtılır ve iç ve dış halkalarla temas noktaları kararlı bir kuvvet yapısı oluşturur.
Bu kuvvet mekanizmasının en büyük avantajı, karmaşık yükün, aşırı lokal kuvvetin neden olduğu yorgunluk hasarından kaçınarak her yuvarlanma elementine eşit olarak dağıtılmasıdır. Çelik bilyalar, dört temas noktasından nispeten sert bir yük aktarım yolu oluşturur ve yük sınırını etkili bir şekilde iyileştirir.
2.2. Malzeme seçimi ve işleme teknolojisi
Yüksek yük kapasitesinin gerçekleştirilmesi, yatma yatak malzemelerinin optimizasyonundan ayrılamaz. Yüksek mukavemetli alaşım çelik genellikle ana malzeme olarak kullanılır ve sertliğini ve yorgunluk direncini artırmak için özel ısıl işlemden geçirilir. Isıl işlem süreci, çelik bilyanın ve oluk yüzeyinin sertlik dağılımının eşit olmasını sağlar ve yerel aşırı yüklemeden dolayı erken aşınmayı önler.
Hassas işleme aynı zamanda performansı sağlamanın önemli bir parçasıdır. Olubun işlenmesi, çelik top ve oluk arasında mükemmel bir uyum sağlamak ve mikro-hareket aşınmasını azaltmak için son derece yüksek yuvarlaklık ve yüzey pürüzlülüğü standartlarını karşılamalıdır.
2.3. Yağlama ve sızdırmazlık yapısını optimize edin
Yağlama sisteminin tasarımı, dört noktalı temas sönmesi halkasının ömrü ve performansı üzerinde büyük bir etkiye sahiptir. Makul yağlama gresi, sürtünme katsayısını etkili bir şekilde azaltabilir, aşınmayı ve ısıyı azaltabilir ve dönme verimliliğini artırabilir.
Aynı zamanda, sızdırmazlık yapısının optimizasyonu, toz, nem ve diğer kirleticilerin iç mekana girmesini önler, yağlama yağının ve ağır aşınmanın bozulmasını önler. Yüksek performanslı contalar, çeşitli zorlu ortamlarda hava geçirmezliği koruyabilir ve ekipman bakım döngüsünü genişletebilir.
3. Hassas rotasyon kontrolü nasıl elde edilir?
3.1. Geometrik Hassas Kontrol ve Üretim Hata Yönetimi
Kesin rotasyonun temeli yüksek standart geometrik hassas kontroldür. Dört noktalı temaslı eğik halkanın üretim işlemi sırasında, iç ve dış halkaların yuvarlaklığı, yarış yolunun şekli ve çelik bilyaların boyutsal toleransları sıkı bir şekilde kontrol edilmelidir.
Eksenel ve radyal patlama, dönme doğruluğunu etkileyen temel parametrelerdir. Hassas ölçüm ve ayarlama yoluyla, dönen parçanın kararlı ve titreşmez olduğundan emin olmak için mikron seviyesinde egemen hatası kontrol edilebilir.
3.2. Sürtünme ve dönme direnci optimizasyonu
Dönme sırasında sürtünme, verimliliği ve doğruluğu etkileyen önemli bir faktördür. Nitriding ve püskürtme gibi yüzey işlem teknolojileri, sürtünme katsayısını önemli ölçüde azaltabilen çelik topların ve olukların yüzeyine uygulanır.
Yağlayıcıların seçimi ve bakımı da aynı derecede önemlidir. Yüksek kaliteli yağlama gresi sadece aşınmayı azaltmakla kalmaz, aynı zamanda enerji kaybını da azaltır ve rotasyonun pürüzsüzlüğünü ve tepki hassasiyetini sağlar.
3.3. Kurulum eşleşmesi için teknik gereksinimler
Kurulum kalitesi doğrudan dönüş doğruluğu ile ilgilidir. Montaj yüzeyi son derece yüksek düzlük ve dikeyliğe sahip olmalı ve cıvata ön yükü düzgün olmalı ve deformasyonu ve gevşemeyi önlemek için standartları karşılamalıdır.
Eşleşen toleransın makul tasarımı, dört noktalı temaslı eğik halka ile ekipmanın diğer kısımları arasında mükemmel bir uyum sağlar, boşluklardan kaçınır ve çalışma sırasında sallanır ve ekipmanın genel performansını sağlar.
4. Anahtar uygulama alanlarında gerçek performans
4.1. Mühendislik Makine Alanı
Kule vinçleri ve ekskavatörler gibi ağır makinelerde dört noktalı temas yatağı yatağı yaygın olarak kullanılmaktadır. Hala yüksek yükler, dinamik etkiler ve karmaşık çalışma koşulları altında ekipmanın eğik stabilitesini sağlarlar.
Özellikle vinçin eğik platformunda, dört noktalı temas yapısı, devrilme momentine ve darbe yüküne etkili bir şekilde direnebilir ve kaldırma işleminin güvenliğini ve güvenilirliğini sağlayabilir.
4.2. Rüzgar enerjisi sistemlerinde yüksek güvenilirlik performansı
Rüzgar enerjisi üretim ekipmanının sapma sistemi, yönü sık sık ayarlamalı ve büyük ve değişken yükler taşımalıdır. Yüksek yük taşıma kapasitesi ve hassas eğim kabiliyeti ile, dört noktalı temas dönmesi halkası, uzun süreli çalışma sırasında rüzgar türbininin stabilitesini sağlar.
Buna ek olarak, mükemmel sızdırmazlık performansı ve hava durumu direnci, ekipmanın karmaşık dış mekan iklim ortamına uyum sağlayabilmesini, bakım sıklığını azaltabilmesini ve işletme maliyetlerini azaltabilmesini sağlar.
4.3. Tıbbi ve otomasyon senaryolarında hassas gereksinimler
BT tarayıcıları ve robot kolları gibi modern tıbbi ekipmanlar, son derece yüksek rotasyon doğruluğu ve dönen parçaların stabilitesini gerektirir. Dört noktalı temaslı eğik halkanın yüksek hassasiyetli rotasyonu ve mikro-hareket yanıtı, tıbbi ekipman ve endüstriyel otomasyon için ideal bir seçim haline getirir.
Ekipmanın mikron seviyesindeki konumlandırma ve dönüş kontrolü, tıbbi görüntüleme ve otomatik üretimin yüksek kaliteli çıktısını sağlar.
4.4. Havacılık ve Uzay ve Askeri Uygulamalar
Havacılık ve uzay ve askeri ekipman genellikle aşırı ortamlarda çalışır. Dört noktalı temas eğimi halkası, güçlü yapısal stabilitesi ve malzeme özellikleri ile sıcaklık direnci, titreşim direnci ve yüksek güvenlik faktörünün katı gereksinimlerini karşılar.
Yüksek hassasiyetli dönüşü, füze fırlatma platformları ve radar pikapları gibi ekipmanın yüksek basınçlı ortamlar altında doğru bir şekilde hareket edebilmesini ve ekipman görevinin yürütülmesinin güvenilirliğini ve güvenliğini sağlayabilmesini sağlar.
5. Dört noktalı temas eğimi halkası performansın çekirdeği nasıl olur?
Dört noktalı temas eğimi halkası, benzersiz yapısal tasarımı, tercih edilen malzemeleri ve zarif üretim teknolojisi ile yüksek yük ve yüksek hassasiyetli rotasyonun mükemmel bir kombinasyonunu elde eder. Sadece karmaşık yük koşulları altında çok yönlü kuvvetlerin etkisine dayanamaz, aynı zamanda kararlı ve düzgün dönüş sağlar.
Mühendislik makineleri, rüzgar enerjisi, tıbbi bakım ve havacılık gibi birçok üst düzey alanda, dört noktalı temas eğimi halkası, ekipman performansını ve güvenilirliğini artırmak için önemli bir bileşen haline gelmiştir. İstikrarlı, hassas ve verimli performansı ile mekanik imalat endüstrisini daha yüksek bir seviyeye taşıyor.
Gelecekte, akıllı imalat ve yeşil endüstrinin sürekli ilerlemesi ile, dört noktalı temas eğimi yüzüğü, mekanik eğim sistemlerine daha fazla yenilik ve atılım getirerek ve daha verimli ve hassas mekanik hareket kontrolü elde etmeye yardımcı olacak önemli bir rol oynamaya devam edecektir. .
